РАСШИФРОВКА ОБОЗНАЧЕНИЙ ТРАНСФОРМАТОРНОЙ ПОДСТАНЦИИ НА ПРИМЕРЕ КТП 400
- КТП-Т/П-В/К-400/6(10)/0,4
- КТП — Комплектная трансформаторная подстанция;
- Т/П — тупиковая/проходная;
- В/К — исполнение по вводу НН и ВН (воздух/кабель);
- 400 - мощность подстанции;
- 6(10) - напряжение по высокой стороне;
- 0,4 - напряжение по низкой стороне.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТРАНСФОРМАТОРНЫХ ПОДСТАНЦИЙ КТП
|
Тип КТП |
Мощ- |
Напряжение |
Напряжение |
Ввод на |
Ввод на |
Размеры (Д*Ш*В) |
Вес |
|
Тупиковая |
63-250 |
6; 10 |
0,4 |
Воздух |
Воздух/Кабель |
1300*2200*3500 |
600 |
|
Тупиковая |
400 |
6; 10 |
0,4 |
Воздух |
Воздух/Кабель |
2000*2000*3500 |
700 |
|
Тупиковая |
63-250 |
6; 10 |
0,4 |
Кабель/Воздух |
Кабель/Воздух |
1800*2700*2200 |
900 |
|
Тупиковая |
400-630 |
6; 10 |
0,4 |
Кабель/Воздух |
Кабель/Воздух |
2000*3000*2200 |
980 |
|
Тупиковая |
1000 |
6; 10 |
0,4 |
Воздух |
Кабель/Воздух |
2200*3500*3500 |
1400 |
КОНСТРУКТИВ ПОДСТАНЦИИ

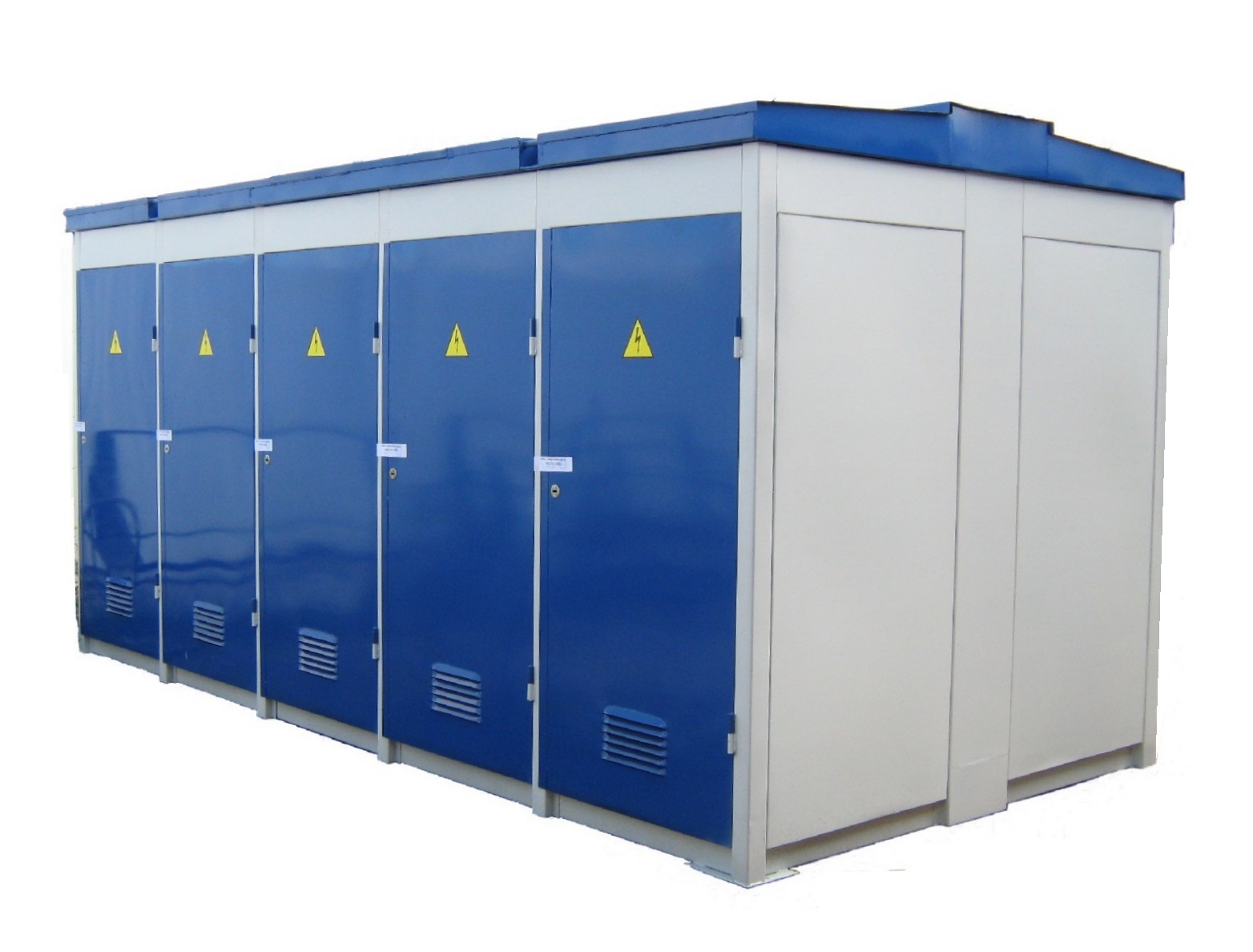

Подстанция выполнена в металлическом корпусе, имеет усиленное основание из швеллера и каркасную конструкцию, что гарантирует долговечность и надежность конструкции. При тупиковом исполнении подстанции она состоит из следующих частей:

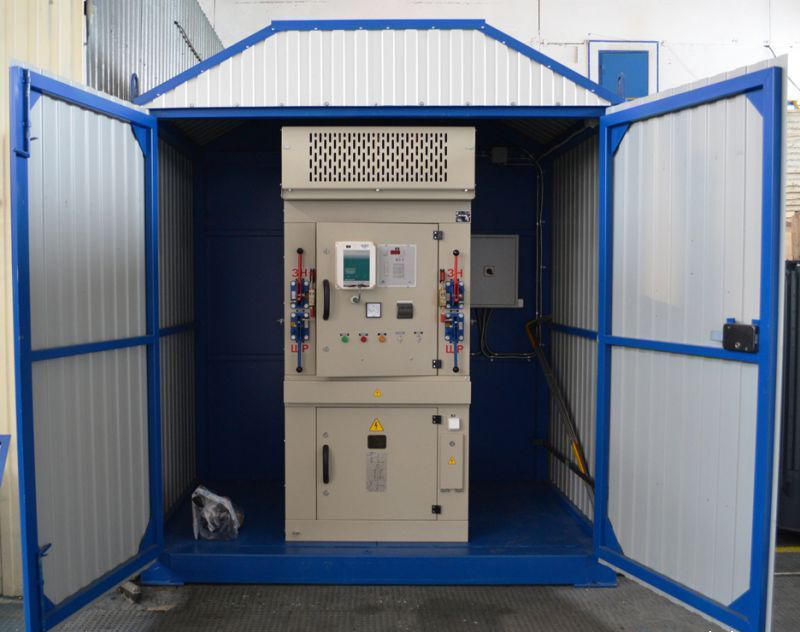

- Распределительное устройство на стороне высокого напряжения. Состоит из высоковольтного ввода с выключателями нагрузки (ВНА, ВНР), разъединителями, ограничителями перенапряжения (ОПН, РВО), предохранителями с кварцевыми наполнителями (ПКТ). Либо без коммутационных аппаратов, с предохранителями ПКТ.
- Трансформаторный отсек. Для обслуживания трансформатора предусмотрены две двери с одной стороны подстанции, по желанию заказчика, возможна установка дополнительных дверей для обслуживания трансформатора с двух сторон.
- Распределительное устройство на стороне низкого напряжения. Состоит из вводного разъединителя (автоматического выключателя), автоматы на отходящие линии, панель учета и контроля электроэнергии (счетчик, амперметры, вольтметр) и т.д. Все оборудование собирается на алюминиевых шинах.
Подстанция комплектуется согласно опросному листу либо электрической схеме.
ОБЛАСТЬ ПРИМЕНЕНИЯ И ПРЕИМУЩЕСТВА КТП КИОСКОВОГО ТИПА

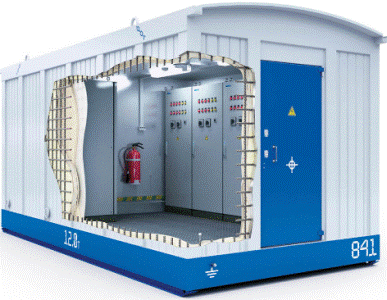

Комплектные трансформаторные подстанции (КТП) обеспечивают эффективное и безопасное преобразование и дальнейшую передачу электроэнергии от высоковольтных сетей до конечного потребителя. Основным фактором использования КТП киоскового типа является полная изоляция трансформатора и распределительных устройств от случайного проникновения и атмосферных осадков, что повышает безопасность и увеличивает срок службы подстанции. Сегодня КТП чрезвычайно востребованы: удобство и компактность конструкции, сжатые сроки изготовления, быстрый монтаж и демонтаж установок, надёжность оборудования – эти факторы делают современные КТП незаменимым элементом в организации бесперебойной подачи электроэнергии потребителям. Наблюдается растущий спрос на установки со стороны коттеджных посёлков, зон индивидуальной застройки, небольших промышленных предприятий, комплексов нефтегазовой отрасли.
ДОСТАВКА И ТРАНСПОРТИРОВКА ПОДСТАНЦИИ КТП
Мы осуществляем поставку трансформаторных подстанций по всей территории РФ, от Владивостока до Калининграда, и стран ближнего зарубежья.
Подстанцию можно перевозить в тентованном полуприцепе с возможностью верхней погрузки, а так же любым открытым грузовым автомобилем и полуприцепом. Тупиковые подстанции имеют габариты, позволяющие их перевозить с шириной борта 2 метра.
Если КТП имеет воздушный шкаф, то перед отправкой его демонтируют и помещают внутрь подстанции. Возможна доставка подстанции с установленным трансформатором на небольшие расстояния. В комплекте с подстанцией зипом идут шины, гермовводы, болты.
